佳美特玻璃的各位新老客戶們，相信大家在購(gòu)買玻璃的過(guò)程中，經(jīng)常會(huì)聽(tīng)到全鋼化玻璃，半鋼化玻璃，物理鋼化玻璃和化學(xué)鋼化玻璃這些名詞，但是對(duì)這些名詞又不怎么清楚他們具體有什么區(qū)別，各自的性能，誰(shuí)的強(qiáng)度好，誰(shuí)的平整度好，誰(shuí)的硬度高，今天家美特玻璃就給大家來(lái)詳細(xì)的解釋一下。

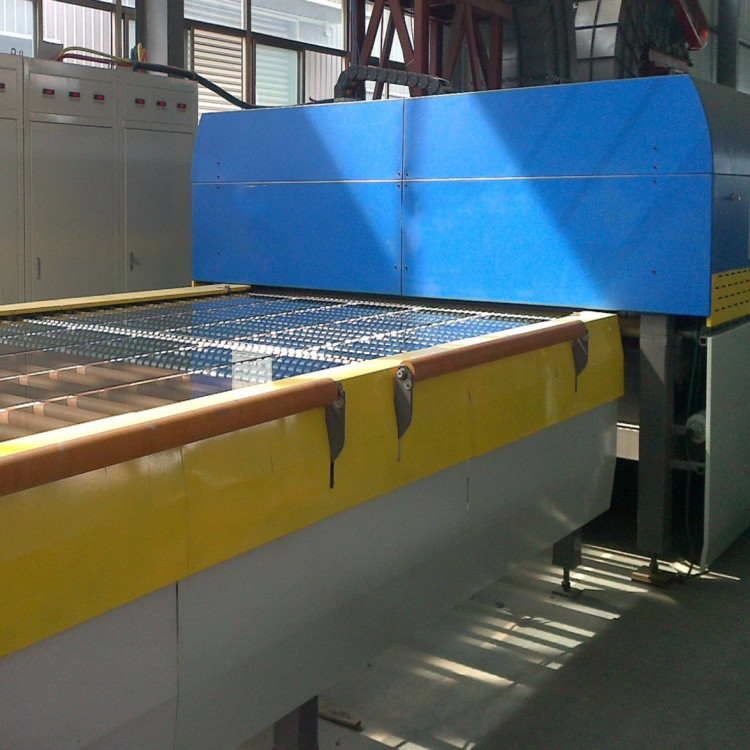

首先我們來(lái)講一下物理鋼化和化學(xué)鋼化，這兩種稱呼是從鋼化玻璃的鋼化方式來(lái)區(qū)分的，所謂物理鋼化，就是用鋼化爐來(lái)進(jìn)行鋼化，它是將普通平板玻璃在加熱爐中加熱到接近玻璃的軟化溫度時(shí)，通過(guò)自身的形變消除內(nèi)部應(yīng)力，然后將玻璃移出加熱爐，再對(duì)玻璃上下兩面以高壓冷空氣吹向玻璃，使其迅速且均勻地冷卻并產(chǎn)生表面應(yīng)力，從而增強(qiáng)玻璃的硬度和強(qiáng)度。物理鋼化的優(yōu)點(diǎn)是強(qiáng)度高，硬度好，耐溫性能好，缺點(diǎn)是可能會(huì)產(chǎn)生輕微的變形。化學(xué)鋼化玻璃是將玻璃置于熔融的堿鹽中，使玻璃表層中的離子與熔鹽中的離子交換，由于交換后的體積變化，在玻璃的兩表面形成壓應(yīng)力，內(nèi)部形成張應(yīng)力，從而達(dá)到提高玻璃強(qiáng)度的效果。化學(xué)鋼化玻璃強(qiáng)度高、熱穩(wěn)定性好、表面不變形、可做適當(dāng)切裁處理、無(wú)自爆現(xiàn)象，化學(xué)鋼化玻璃一用于薄款玻璃的加工，產(chǎn)品主要應(yīng)用于電子電器玻璃，顯示屏玻璃等要求玻璃平整性較高的場(chǎng)合。
接下來(lái)我們來(lái)說(shuō)一下全鋼化玻璃和半鋼化玻璃，這兩種玻璃其實(shí)是從物理鋼化的程度上來(lái)區(qū)分的，兩者的相同之處是兩者均為強(qiáng)化處理玻璃，前者強(qiáng)度較普通玻璃增加約2倍，后者則增加3～5倍。與全鋼化玻璃相比，半鋼化玻璃的較大優(yōu)點(diǎn)是玻璃的平整性好、光畸變少，而且，由于應(yīng)力較低，不會(huì)產(chǎn)生自爆現(xiàn)象。
在加工生產(chǎn)過(guò)程中，一般2mm厚度及以下的玻璃都只能加工成半鋼化玻璃，這是因?yàn)橐爰庸こ鋈摶ＡВ阡?/span>化過(guò)程中玻璃冷卻時(shí)風(fēng)壓就必須達(dá)到一定的強(qiáng)度，但是因?yàn)?/span>2mm及以下的玻璃厚度太薄，如果風(fēng)壓太強(qiáng)就會(huì)產(chǎn)生玻璃的變形。所以為了保證玻璃的平整性，我們必須減弱風(fēng)壓，這樣帶來(lái)的后果就是鋼化強(qiáng)度不能達(dá)到全鋼化效果。
當(dāng)玻璃厚度達(dá)到3mm后，我們就可以通過(guò)控制風(fēng)壓來(lái)加工出全鋼化玻璃，因?yàn)樗麄兊暮穸茸阋缘挚惯_(dá)到全鋼化時(shí)所需施加的風(fēng)壓同時(shí)玻璃不變形。但是3mm及以上的玻璃也可以加工出半鋼化玻璃，我們可以通過(guò)控制減弱鋼化爐風(fēng)壓來(lái)控制半鋼化效果。
親愛(ài)的客戶朋友們，經(jīng)過(guò)上面的解說(shuō)，您弄懂了這4種鋼化玻璃的區(qū)別，以及它們各自的優(yōu)缺點(diǎn)了嗎？如果您還有其他方面的疑問(wèn)，或者有任何鋼化玻璃的需求，歡迎隨時(shí)撥打我們的服務(wù)熱線：13825738484，0769-86290930。佳美特玻璃將以百分百的熱情為你提供最真誠(chéng)的服務(wù)！
